Pour une parfaite installation du réseau, il faut suivre les étapes précautionneusement. Tout d'abord il s'agit d'insérer les cartes réseaux dans chaque pc. Pour cela un simple tournevis cruciforme fera l'affaire (rendez-vous à la section "Assembler son ordinateur" pour avoir de + amples renseignement quant à l'ouverture du boîtier et à l'installation des cartes d'extension, qu'elles soient de format ISA ou PCI).
A ce sujet, préférez des cartes réseaux PCI, le standard ISA étant amené a disparaître du fait de son faible débit. La différence de prix est minime pour de bien meilleures performances.

- Il est une précaution à prendre, qui n'est pas toujours respecté par les personnes qui ouvrent souvent leur capot (dailleurs, moi-même, je n'applique pas toujours cette consigne qui pourtant est une consigne de sécurité primordiale), qui consiste à débrancher le câble d'alimentation de l'unité centrale avant toute intervention au coeur de l'ordinateur. Prudence est mère de sureté.

- Il faut donc à ce niveau installer les carte réseaux dans chaque ordinateurs et une fois l'opération réalisée, de connecter chaque ordinateur au Hub, par l'intermédiaire des câbles réseaux (à paires torsadés, RJ45). Bien évidemment l'une des extrémités doit être connecté depuis la carte réseau et la seconde extrémité au Hub.

Sur l'image de gauche, une extrémité RJ45 à raccorder au Hub.



Sur l'image de droite, la connexion électrique du Hub.

A noter que sur A noter que sur certains Hubs, il y un bouton ou un commutateur servant à faire fonctionner deux Hubs lorsqu'ils sont reliés ensemble. Vérifiez dans la notice jointe que le positionnement de ce commutateur est correctement selectionné.

- Les ordinateurs étants désormais tous reliés au Hub, il ne reste plus qu'à mettre sous tension ce dernier ainsi que tous les ordinateurs, afin de faire détecter par Windows les nouveaux périphériques. En principe Windows devrait reconnaitre les nouveaux périphériques automatiquement, et demander d'installer des pilotes (petit programme servant à faire fonctionner le matériel, généralement stocké sur disquettes). D'ailleurs Windows vous proposera son propre pilote, mais il est préférable d'opter pour celui livré avec l'appareil, + récent, et + performant.
Dans l'hypothèse où Windows ne détecterait pas automatiquement l'ajout de nouveaux périphériques, voici la démarche à suivre pour lui forcer la main.

Cliquer sur le menu Démarrer => Paramètres => Panneau de configuration ,, dans la fenêtre qui apparait cliquer sur l'icône Ajout de nouveau matériel.
Deux options vous seront proposées, soit Windows demande de détecter tout seul s'il y a des nouveaux matériels, ou de choisir par vous même. Choisissez la deuxième solution. Voici la suite des étapes en capture d'écran, ce sera plus explicite.
A la première boîte de dialogue cliquez sur Suivant, jusqu'à arriver à cette boîte. C'est ici qu'il faut choisir par soi-même (et non pas laissé Windows le faire, c'est pas qu'on lui fait pas confiance mais ...;-)
Il suffit de cocher la case "Non, je veut choisir le matériel à partir d'une liste" et de cliquer sur le bouton "Suivant". Pour avoir la boite de dialogue ci dessous.
A ce niveau faite défiler l'ascenseur jusqu'à arrivé sur l'icône "carte réseau", cliquez sur celui ci et sur le bouton suivant.

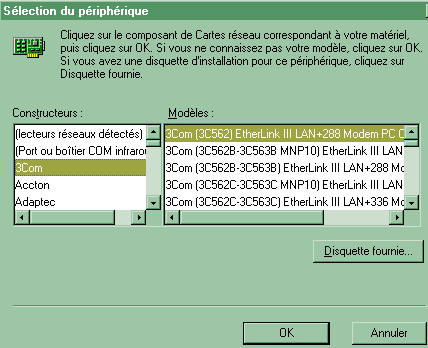

Dans cette boîte de dialogue il suffit de faire défiler l'ascenseur de la fenêtre de gauche, jusqu'à arrivé sur la marque du fabriquant de la carte réseau. Une fois localisé cliquez dessus, ce qui va avoir pour effet d'afficher une liste dans la partie droite de la boîte de dialogue, où vous devrez selectionner le modèle de votre carte, et ensuite cliquez sur le bouton "disquette fournie...".
Les pilotes s'installent. Redemarrez l'ordinateur.
